기계사업부

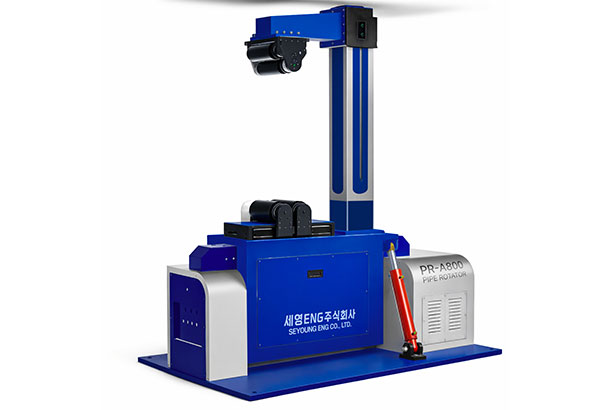

PR-A800 (3Roller Clamping Type)
제품 영상 보기· 제품특징
- JIS 25A관경, 두께 SPP(or Sch10)부터 최대 1000A 16t까지 다양한 크기의 파이프와 두께를 안정적인 위치에서 작업할 수 있음
- 용접물 작업 시 파이프 슬립 및 상하고정축의 부하로 인한 공장을 막기 위해 유압식 실린더 사용
- 전기식 회전 롤러, 유압식 상/하 고정축, 유압식 좌/우 틸팅축까지 총 3축으로 구성
- 상부 롤러 1개 추가 탈/장착을 통해 대/중/소 관경 용접물 모두 장비 하나로 한번에 수용가능한 효율적인 제품
Basic Specification for Equipment
| Model | PR-A800(3Roller Clamping Type) |
|---|---|
| Pipe Diameter to be Proceed | 15A ~ 600A |
| Roller Size | Up / Down : Ø110 & Ø90 / Ø134 |
| Pipe Effective Weight | 2,000kg |
| Tilting Angle | ±45deg |
| Machine Length(L) | 1,880mm |
| Machine Unit Height(H) | 2,268mm |
| Machine Unit Width(W) | 1,500mm |
| Machine Weight | 1,720kg |
Control Axis
| Up / Down(Z Axis) | Hydraulic Pressure |
|---|---|
| Left / Right Tilting(R1 Axis) | Hydraulic Pressure |
| Rotating Roller(R2 Axis) | 1.5Kw(2HP) AC Geared Motor |
Components for Equipment
| Tilting Body | 1 set |
|---|---|
| Electric Main Panel | 1 set |
| Hydraulic Tank Package | 1 set |
| Speed Remote Controller | 1 ea |
| Moving Remote Controller | 1 ea |
| Foot Switch(Roller Rotation) | 1 ea |
Utilities Specification
| Main Power Supply | 380VAC, 3Ø 50/60Hz 20Amp Max |
|---|---|
| Grounding | Installation |

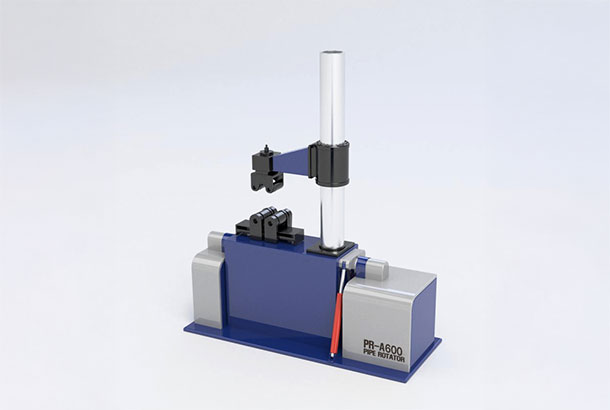

PR-A600
· 제품특징
- 회전 롤러, 유압식 상하 고정축, 유압식 좌우 틸팅축 총 3축으로 구성
- 용접물 작업 시 파이프 슬립 및 상하고정축의 부하로 인한 공장을 막기 위해 유압식 실린더 사용
SPECIFICATION (Hydraulic Cylinder Type)
| Load Pipe | 25A ~ 600A |
|---|---|
| Roller Size | Up: Ø110/ Down: Ø134 |
| Turning Speed | MAX 2.5 rpm |
| Tilting Angle | ±50deg, by Hydraulic Cylinder |
| Control System | Main Panel(EMO), Control Switch Panel(EMO), Speed Control Switch, Foot Switch |
| Turning Roll Bearing | Taper Roller Bearing |
| Voltage | 380VAC, 3Ø, 50 ~ 60Hz |
| Current | 20Amp, max |
| Motor Turning | 0.75 kw |
| Capacity Weight | 1500kg |
| Oil Pressure (Hydraulic Cylinder Type) Lifting | 2.2 kw |
| Oil Pressure (Hydraulic Cylinder Type) Tilting | 2.2 kw |
| Measurement Length | 1890mm |
| Measurement Width | 1200mm |
| Measurement Height | 2031mm |
| Measurement Weight | 1700kg |
| Option1 | Load Pipe 15A ~ 100A Roller (1 ROLLER TYPE) |
| Option2 | Roller for Nonferrous Metal (SUS ROUNDBAR TYPE) |

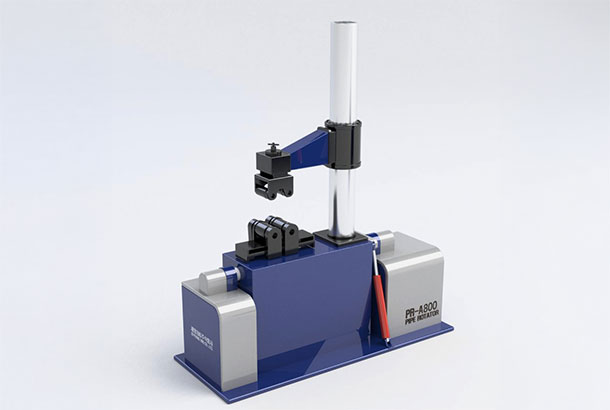

PR-A800
제품 영상 보기· 제품특징
- 회전 롤러, 유압식 상하 고정축, 유압식 좌우 틸팅축 총 3축으로 구성
- 용접물 작업 시 파이프 슬립 및 상하고정축의 부하로 인한 공장을 막기 위해 유압식 실린더 사용
· 제품상세 설명
SPECIFICATION (Hydraulic Cylinder Type)
| Load Pipe | 100A ~ 800A |
|---|---|
| Roller Size | Up: Ø110/ Down: Ø134 |
| Turning Speed | MAX 2.5 rpm |
| Tilting Angle | ±50deg, by Hydraulic Cylinder |
| Control System | Main Panel(EMO), Control Switch Panel(EMO), Speed Control Switch, Foot Switch |
| Turning Roll Bearing | Taper Roller Bearing |
| Voltage | 380VAC, 3Ø, 50 ~ 60Hz |
| Current | 20Amp, max |
| Motor Turning | 0.75 kw |
| Capacity Weight | 2000kg |
| Oil Pressure (Hydraulic Cylinder Type) Lifting | 2.2 kw |
| Oil Pressure (Hydraulic Cylinder Type) Tilting | 2.2 kw |
| Measurement Length | 2120mm |
| Measurement Width | 1200mm |
| Measurement Height | 2530mm |
| Measurement Weight | 2000kg |
| Option1 | Load Pipe 15A ~ 100A Roller (1 ROLLER TYPE) |
| Option2 | Roller for Nonferrous Metal (SUS ROUNDBAR TYPE) |

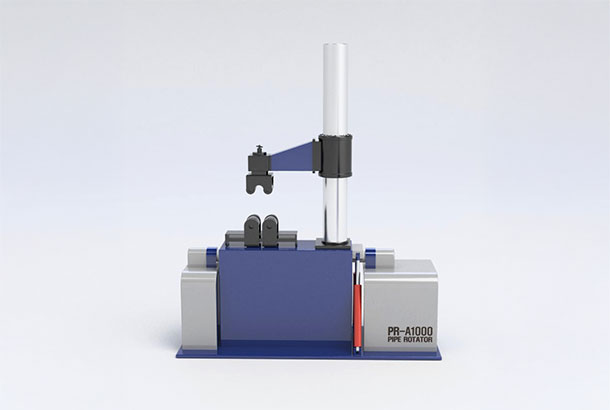

PR-A1000
· 제품특징
- 회전 롤러, 유압식 상하 고정축, 유압식 좌우 틸팅축 총 3축으로 구성
- 용접물 작업 시 파이프 슬립 및 상하고정축의 부하로 인한 공장을 막기 위해 유압식 실린더 사용
· 제품상세 설명
SPECIFICATION (Hydraulic Cylinder Type)
| Load Pipe | 100A ~ 1000A |
|---|---|
| Roller Size | Up: Ø150/ Down: Ø150 |
| Turning Speed | MAX 2.5 rpm |
| Tilting Angle | ±50deg, by Hydraulic Cylinder |
| Control System | Main Panel(EMO), Control Switch Panel(EMO), Speed Control Switch, Foot Switch |
| Turning Roll Bearing | Taper Roller Bearing |
| Voltage | 380VAC, 3Ø, 50 ~ 60Hz |
| Current | 20Amp, max |
| Motor Turning | 1.5 kw |
| Capacity Weight | 3000kg |
| Oil Pressure (Hydraulic Cylinder Type) Lifting | 2.2 kw |
| Oil Pressure (Hydraulic Cylinder Type) Tilting | 2.2 kw |
| Measurement Length | 2600mm |
| Measurement Width | 1500mm |
| Measurement Height | 2730mm |
| Measurement Weight | 2200kg |
| Option1 | Load Pipe 15A ~ 100A Roller (1 ROLLER TYPE) |
| Option2 | Roller for Nonferrous Metal (SUS ROUNDBAR TYPE) |
