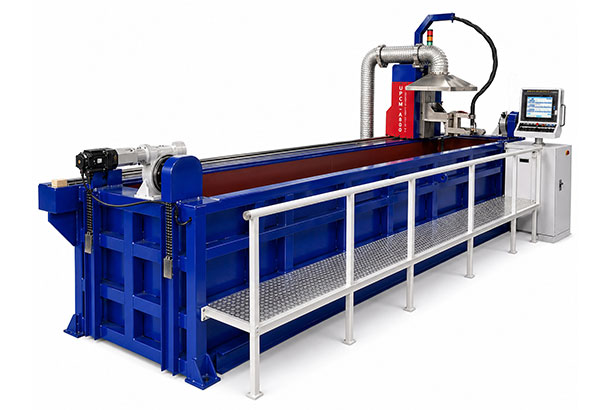

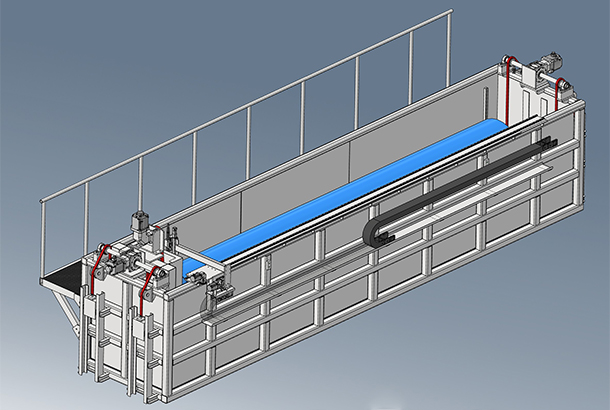

UPCM-A800
제품 영상 보기· 제품특징
- 90% 잠수식 수중방식으로 비철 파이프 절단 시 소재의 깔끔한 절단 품질 제공
- 절단 길이 Data에 맞게 자동 연속 절단 기능
- 엑셀 프로그램과 자체 PLC 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성
- 각 절단 소재별로 사용자가 원하는 Data를 자동으로 인쇄하여 누구나 쉽게 식별 가능한 편리 기능
- 개선 절단 기능을 통한 편리한 용접
- 서보모터 6축을 이용한 절단 길이, 개선각, 절단 Data마킹의 높은 정확성
· 제품상세 설명
- HMI 15" Touch Display
- 반잠수식 수중 플라즈마 절단
- 수중 절단방식을 통한 깔끔한 SUS PIPE 절단면
- PIPE 절단면 개선 적용
Basic Specification for Equipment
| Pipe Diameter to be Proceed | 100A ~ 800A |
|---|---|
| Pipe Thickness | 1mm~25mm |
| Actual Cutting Length | 6,000mm |
| Max. Weight of Pipe | 2,000kg |
| Machine Length(L) | 8,250mm |
| Machine Main Unit Height(H) | 2,350mm |
| Machine Main Unit Width(W) | 2,950mm |
| Machine Weight | 7,000kg |
Components for Equipment
| Main Machine | 1 set |
|---|---|
| Operation Panel | 1 set |
| Electric Main Panel | 1 set |
| Plasma Power System | Hypertherm PMX 105A 1 set |
| Remote Controller | 1 ea |
| The part of Plasma Torch | 1 set |
Software
| GUI Software for HMI | 1 Copy |
|---|---|
| Specification for HMI System |
PLC CPU : MITSUBISHI Q Series(15") HMI : LS IXP2-1500A Flash : 1GByte Operation RAM : 1GByte Backup RAM : 1MByte Certification : CE, KC, UL, IECEx, ATEX, KCs Protection Standard : IP66(UL type-4x, NEMA 4x 기준포함) |
Control Axis
| Total Numbers of Axis | 6 Axis |
|---|---|
| Control System | Servo Driver & Motor |
| Roller Rotation(R1 Axis) / Driving System | Servo Driver & Motor |
| Roller Rotation(R1 Axis) / R.P.M. | Case by Condition(Pipe Thickness & Size) |
| Torch Rotation(R2 Axis) / Driving System | Servo Driver & Motor |
| Torch Rotation(R2 Axis) / Range of Bevel Angle |
Plasma : ±45deg Left / Right Bevel Angle : ±45deg Front / Back Bevel Angle : ±35deg |
| Marking Head Arm Moving(Y Axis) / Driving System | Servo Driver & Motor |
| Marking Head Arm Moving(Y Axis) / Moving Stroke | 90° |
| Lift Up/Down(Z1 Axis) / Driving System | Servo Driver & Motor |
| Lift Up/Down(Z1 Axis) / Up/Down Stroke | 800mm |
| Torch Travel(X Axis) / Driving System | Servo Driver & Motor |
| Torch Travel(X Axis) / Traveling Length | 6,000mm |
| Torch Up/Down(Z2 Axis) / Driving System | Servo Driver & Motor |
| Torch Up/Down(Z2 Axis) / Up/Down Stroke | 300mm |
Utilities Specification
| Main Power Supply | 380VAC, 3Ø 50/60Hz 70Amp Max |
|---|---|
| Air | Air Line for Plasma Supporting |
| Grounding | Installation |
SPCM-A800
제품 영상 보기· 제품특징
- 절단 길이 Data에 맞게 자동 연속 절단 기능
- 엑셀 프로그램과 자체 PLC 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성
- 각 절단 소재별로 사용자가 원하는 Data를 자동으로 인쇄하여 누구나 쉽게 식별 가능한 편리 기능
- 개선 절단 기능을 통한 편리한 용접
- 서보모터 6축을 이용한 절단 길이, 개선각, 절단 Data마킹의 높은 정확성
· 제품상세 설명
- HMI 15" Touch Display
- 절단 소재에 표기해야 할 Data 정보를 자동으로 잉크젯 마킹
- PIPE를 원하는 길이에 맞게 자동으로 수직 또는 개선 절단
Basic Specification for Equipment
| Pipe Diameter to be Proceed | 100A ~ 800A |
|---|---|
| Pipe Thickness | 1mm~25mm |
| Actual Cutting Length | 6,000mm |
| Max. Weight of Pipe | 2,000kg |
| Machine Length(L) | 8,250mm |
| Machine Main Unit Height(H) | 2,350mm |
| Machine Main Unit Width(W) | 2,950mm |
| Machine Weight | 7,000kg |
Components for Equipment
| Main Machine | 1 set |
|---|---|
| Operation Panel | 1 set |
| Electric Main Panel | 1 set |
| Plasma Power System | Hypertherm PMX 105A 1 set |
| Remote Controller | 1 ea |
| The part of Plasma Torch | 1 set |
Software
| GUI Software for HMI | 1 Copy |
|---|---|
| Specification for HMI System |
PLC CPU : MITSUBISHI Q Series(15") HMI : LS IXP2-1500A Flash : 1GByte Operation RAM : 1GByte Backup RAM : 1MByte Certification : CE, KC, UL, IECEx, ATEX, KCs Protection Standard : IP66(UL type-4x, NEMA 4x 기준포함) |
Control Axis
| Total Numbers of Axis | 6 Axis |
|---|---|
| Control System | Servo Driver & Motor |
| Roller Rotation(R1 Axis) / Driving System | Servo Driver & Motor |
| Roller Rotation(R1 Axis) / R.P.M. | Case by Condition(Pipe Thickness & Size) |
| Torch Rotation(R2 Axis) / Driving System | Servo Driver & Motor |
| Torch Rotation(R2 Axis) / Range of Bevel Angle |
Plasma : ±45deg Left / Right Bevel Angle : ±45deg Front / Back Bevel Angle : ±35deg |
| Marking Head Arm Moving(Y Axis) / Driving System | Servo Driver & Motor |
| Marking Head Arm Moving(Y Axis) / Moving Stroke | 90° |
| Lift Up/Down(Z1 Axis) / Driving System | Servo Driver & Motor |
| Lift Up/Down(Z1 Axis) / Up/Down Stroke | 800mm |
| Torch Travel(X Axis) / Driving System | Servo Driver & Motor |
| Torch Travel(X Axis) / Traveling Length | 6,000mm |
| Torch Up/Down(Z2 Axis) / Driving System | Servo Driver & Motor |
| Torch Up/Down(Z2 Axis) / Up/Down Stroke | 300mm |
Utilities Specification
| Main Power Supply | 380VAC, 3Ø 50/60Hz 70Amp Max |
|---|---|
| Air | Air Line for Plasma Supporting |
| Grounding | Installation |

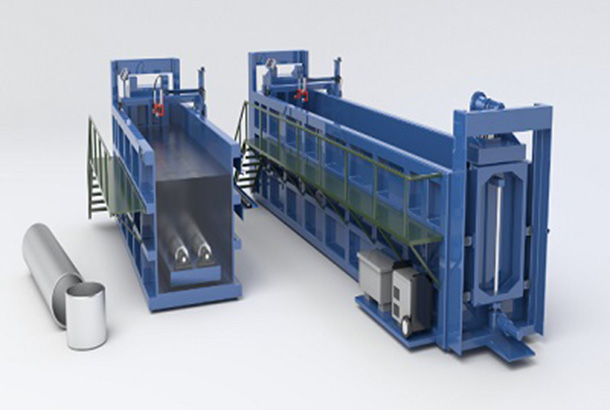

CSPC-A800
· 제품특징
- 대기 중 절단 방식에 비해 절단면이 깔끔
- CNC 장비로 쉬운 UI를 통해 누구나 손쉽게 조작 가능
- JIS 규격 200A ~ 800A 관경까지 절단 범위가 다양
· 제품상세 설명
- HMI 15" Touch Display
- 반잠수식 수중 플라즈마 절단
- 수중 절단방식을 통한 깔끔한 SUS PIPE 절단면
- PIPE 절단면 개선 적용
Basic specification for Equipment
| Pipe diameter to be proceed | 200A~800A |
|---|---|
| Pipe thickness to be processed | 1~25mm |
| Pipe length to be processed | 6,000mm |
| Max. weight of pipe | 8,000kg |
| Machine length (L) | - |
| Machine Main unit height (H) | - |
| Machine Main unit width (W) | - |
| Machine weight | - |
Components for Equipment
| Control box including computer system | Operation panel 1set |
|---|---|
| Plasma cutting machine ; Model Name | - |
| System of torch travel | - |
| Primary power source | 380VAC, 3Φ 50/60Hz 70Amp Max |
| Grounding | 설치 |
CSPC-A1000
· 제품특징
- 대기 중 절단 방식에 비해 절단면이 깔끔
- CNC 장비로 쉬운 UI를 통해 누구나 손쉽게 조작 가능
- JIS 규격 200A ~ 1000A 관경까지 절단 범위가 다양
· 제품상세 설명
- HMI 15" Touch Display
- 반잠수식 수중 플라즈마 절단
- 수중 절단방식을 통한 깔끔한 SUS PIPE 절단면
- PIPE 절단면 개선 적용
Basic specification for Equipment
| Pipe diameter to be proceed | 200A~1000A |
|---|---|
| Pipe thickness to be processed | 1~25mm |
| Pipe length to be processed | 6,000mm |
| Max. weight of pipe | 10,000kg |
| Machine length (L) | - |
| Machine Main unit height (H) | - |
| Machine Main unit width (W) | - |
| Machine weight | - |
Components for Equipment
| Control box including computer system | Operation panel 1set |
|---|---|
| Plasma cutting machine ; Model Name | - |
| System of torch travel | - |
| Primary power source | 380VAC, 3Φ 50/60Hz 70Amp Max |
| Grounding | 설치 |
