· 제품특징

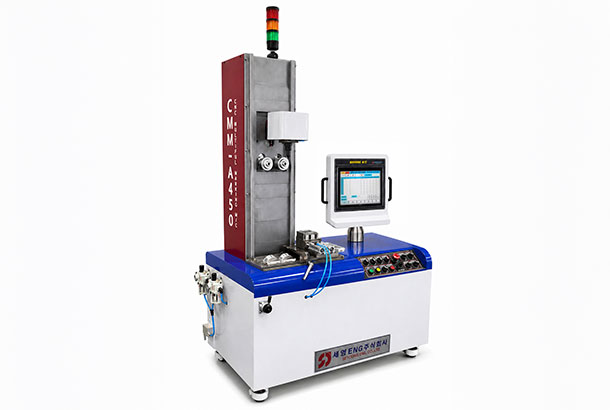

- 원형 플랜지, 사각 플랜지, Sleeve 그리고 Name Plate까지 장비 하나로 총 4가지 Type의 마킹 방식 구현

- 엑셀과 자체 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성

- 각종 후처리(도장, 도금, 도금 후 도장, 특수 도장 등) 후에도 식별 가능한 마킹 품질

· 제품상세 설명

- 다양한 마킹 입력값을 처리할 수 있는 다품종 대량 생산

- 서보모터 3축을 이용한 정확한 마킹과 속도에 따른 실효성

- 12" Touch Display

Circular Flange / Flange to be Proceed	15A~450A
Circular Flange / Thickness	1mm ~ 28mm
Square Flange / Flange to be Proceed	210Kgf/Cm² 15A ~ 350Kgf/Cm² 80A
Square Flange / Thickness	22mm ~ 68mm
Sleeve / Pipe to be Proceed	50A ~ 550A
Sleeve / Length	50mm ~ 250mm
Name Plate / Plate to be Proceed	80mm(L) ~ 40mm(W)
Name Plate / Thickness	0.3t ~
Machine Length	1,150mm
Machine Main Unit Height(H)	2,000mm
Machine Main Unit Width(W)	700mm
Machine Weight	510kg

Total Numbers of Axis	3 Axis
Control System	Servo Driver & Motor(Mitsubishi)
Marking Head Up/Down(Y Axis) / Driving System	Servo Driver & Motor(Mitsubishi)
Marking Head Up/Down(Y Axis) / Accuracy	0.1mm
Clamping(Z Axis) / Driving System	Servo Driver & Motor(Mitsubishi)
Clamping(Z Axis) / Accuracy	0.1mm
Rotation(R Axis) / Driving System	Servo Driver & Motor(Mitsubishi)
Rotation(R Axis) / Accuracy	0.2mm

Marking Head	1 set
(1) 2 Axis	X/Y Stepping Motor
(2) Marking Range	Height : 120mm Length : 160mm
(3) Marking Pin	1 ea
(4) Marking Speed	1 Word / 0.8 Sec
Marking Pin Moving System	Servo Driver & Motor(Mitsubishi)

GUI Software for HMI	1 Copy
Specification for HMI System	PLC CPU : LS XGK Series HMI : IXP2-1200A(12") Flash : 1GByte Operation RAM : 1GByte Backup RAM : 1MByte Certification : CE, KC, UL, IECEx, ATEX, KCs Protection Standard : IP66(UL type-4x, NEMA 4x 기준포함)

Main Power Supply	220VAC, 1Ø 50/60Hz 10Amp Max
Air	Air Comp
Grounding	Installation

· 제품특징

- 각종 후처리(도장, 도금, 도금 후 도장, 특수 도장 등) 후에도 식별 가능한 마킹 퀄리티

- 25년 배관 제작업체에서 자체 개발하여 3년간의 TEST를 거친 검증 된 안정된 제품

· 제품상세 설명

- 다양한 마킹 입력값을 처리할 수 있는 다품종 대량 생산

- 엑셀과 자체 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성

- 3축을 이용한 정확한 마킹과 속도에 따른 실효성

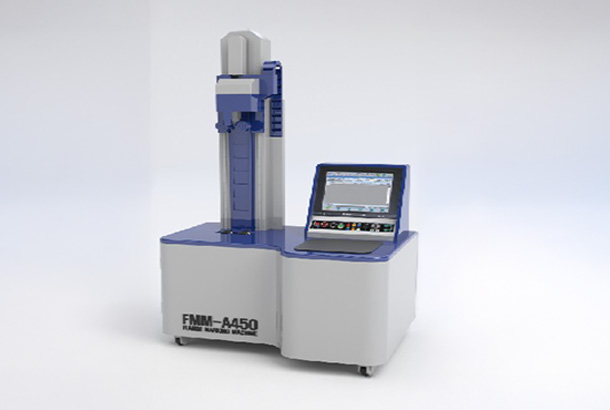

- 원형 Flange 마킹 전문 장비

Flange diameter to be proceed	15A~450A
Flange thickness	28mm MAX
Machine length	1,100mm
Machine Main unit height	2,024mm
Machine Main unit width	660mm
Machine weight	350kg

Marking Header	1set
(1) 2Axis	X/Y Stepping Motor
(2) Marking Scope	Height : 170mm, Width : 200mm
(3) Marking Pin	1ea
(4) Marking Speed	평균 0.8초 당 1차 마킹
Laser sensor system	1set
System of torch travel	모터방식
Primary power source	220VAC, 1Φ 50/60Hz 10Amp Max
Grounding	설치

· 제품특징

- 각종 후처리(도장, 도금, 도금 후 도장, 특수 도장 등) 후에도 식별 가능한 마킹 퀄리티

- 25년 배관 제작업체에서 자체 개발하여 3년간의 TEST를 거친 검증 된 안정된 제품

· 제품상세 설명

- 다양한 마킹 입력값을 처리할 수 있는 다품종 대량 생산

- 엑셀과 자체 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성

- 3축을 이용한 정확한 마킹과 속도에 따른 실효성

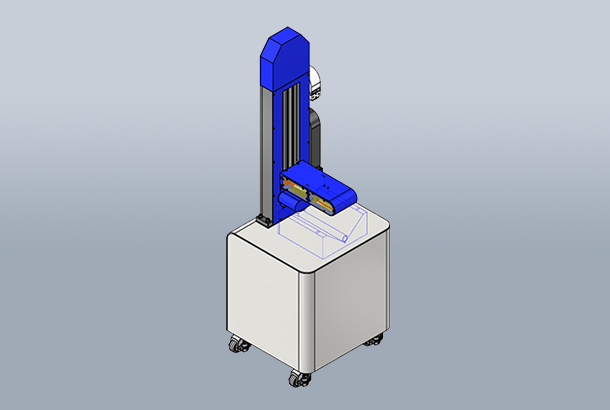

- SLEEVE, 사각 Flange, 사각 명판 마킹 전문 장비

Flange diameter to be proceed	15A~450A
Flange thickness	28mm MAX
Machine length	1,100mm
Machine Main unit height	2,024mm
Machine Main unit width	660mm
Machine weight	350kg

Marking Header	1set
(1) 2Axis	X/Y Stepping Motor
(2) Marking Scope	Height : 170mm, Width : 200mm
(3) Marking Pin	1ea
(4) Marking Speed	평균 0.8초 당 1차 마킹
Laser sensor system	1set
System of torch travel	모터방식
Primary power source	220VAC, 1Φ 50/60Hz 10Amp Max
Grounding	설치

· 제품특징

- 각종 후처리(도장, 도금, 도금 후 도장, 특수 도장 등) 후에도 식별 가능한 마킹 퀄리티

- 25년 배관 제작업체에서 자체 개발하여 3년간의 TEST를 거친 검증 된 안정된 제품

· 제품상세 설명

- 다양한 마킹 입력값을 처리할 수 있는 다품종 대량 생산

- 엑셀과 자체 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성

- 3축을 이용한 정확한 마킹과 속도에 따른 실효성

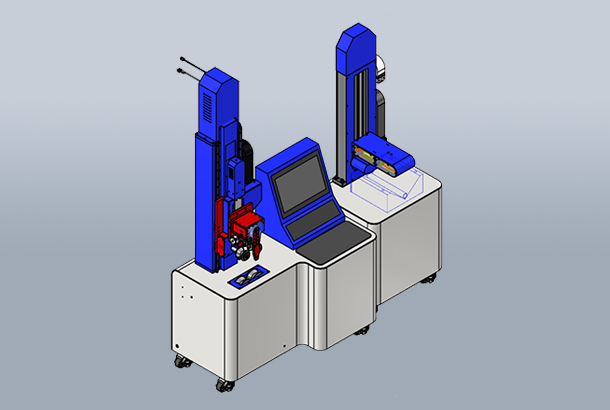

- 원형 Flange, SLEEVE, 사각 Flange, 사각 명판 마킹까지 모두 하나의 장비로 작업

Flange diameter to be proceed	15A~450A
Flange thickness	28mm MAX
Machine length	1,100mm
Machine Main unit height	2,024mm
Machine Main unit width	660mm
Machine weight	350kg

Marking Header	1set
(1) 2Axis	X/Y Stepping Motor
(2) Marking Scope	Height : 170mm, Width : 200mm
(3) Marking Pin	1ea
(4) Marking Speed	평균 0.8초 당 1차 마킹
Laser sensor system	1set
System of torch travel	모터방식
Primary power source	220VAC, 1Φ 50/60Hz 10Amp Max
Grounding	설치
